Cos'è Tubo in PE
Il tubo in PE è un tubo di plastica realizzato in resina di polietilene, prodotto in diverse formulazioni come tubi compositi in alluminio-plastica HDPE, SRTP, PERT e PERT, ciascuno adatto a diversi requisiti di pressione, temperatura e installazione. Poiché il polietilene resiste alla corrosione, resiste alla pressione e rimane flessibile durante l'installazione, Tubo in PE è comunemente selezionato per la fornitura di acqua potabile, la distribuzione del gas, i sistemi di irrigazione, le condotte minerarie e il trasporto generale di fluidi industriali.
Questa guida illustra i tipi più comuni di tubi in PE, come vengono determinate le dimensioni e i valori di pressione, dove viene generalmente installato il tubo in PE e risponde alle domande poste più spesso da acquirenti e installatori.

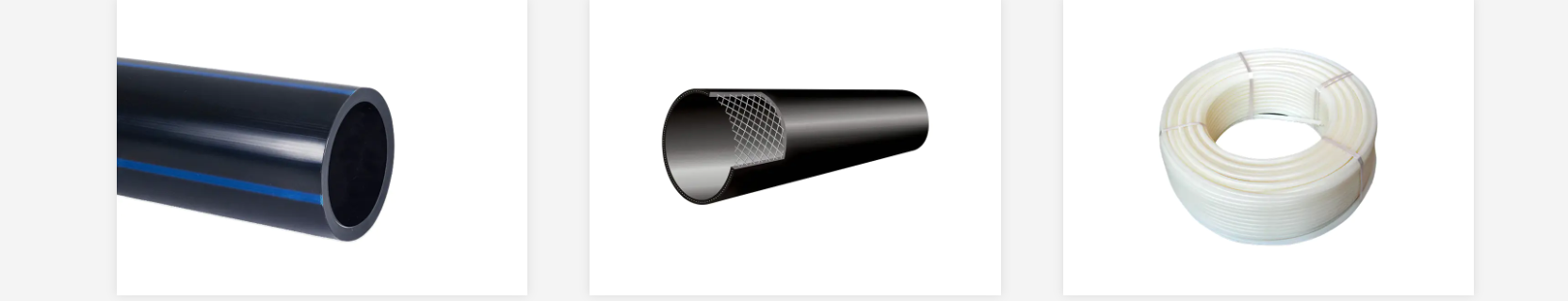

Tipi comuni di tubi in PE
Non tutti i tubi in PE sono costruiti allo stesso modo. I tubi in HDPE e SRTP sono generalmente scelti per progetti ingegneristici impegnativi, inclusi sistemi di protezione antincendio edili e condotte sotterranee, poiché resistono bene all'alta pressione e resistono alla corrosione. I tubi compositi in alluminio-plastica PERT e PERT sono progettati principalmente per l'approvvigionamento idrico domestico, i sistemi di riscaldamento a pavimento e altre applicazioni con acqua calda, offrendo flessibilità e resistenza alle temperature elevate.
| Tipo di tubo | Applicazione tipica |
|---|---|
| Tubo in HDPE | Condotte sotterranee, trasporto idrico, progetti di ingegneria generale |
| Tubo SRTP | Sistemi di protezione antincendio per l'edilizia e infrastrutture critiche a pressione |
| Tubo PERT | Impianti di approvvigionamento idrico domestico e riscaldamento a pavimento |
| Tubo composito alluminio-plastica PERT | Applicazioni con acqua calda che richiedono maggiore flessibilità e stabilità dimensionale |
Tipica selezione del tipo di tubo in PE in progetti comuni
Le cifre rappresentano i modelli generali di distribuzione del progetto e vengono mostrate solo a scopo illustrativo.
Proprietà chiave del tubo in PE
Elevata flessibilità
I tubi in PE si piegano e aggirano gli ostacoli durante l'installazione più facilmente rispetto ai tubi in materiali rigidi, il che può semplificare il percorso attorno alle strutture esistenti.
Resistenza chimica
Il tubo in PE resiste alla corrosione di un'ampia gamma di sostanze, il che ne supporta l'uso per applicazioni di acqua, irrigazione e trasporto di fluidi generali.
Resistenza agli urti
Il tubo in PE resiste agli urti durante il trasporto, la movimentazione e l'installazione, riducendo la possibilità di danni prima che il tubo venga messo in servizio.
Lunga durata
Il tubo in PE è progettato per resistere al degrado causato da fattori ambientali, tra cui l'esposizione ai raggi UV e le variazioni di temperatura, garantendo una lunga durata operativa una volta installato.
Tubo in PE Compared With Traditional Metal Pipe
Le valutazioni sono relative e destinate ad un confronto generale; le prestazioni effettive variano in base alla qualità esatta del materiale e alle condizioni del progetto.
Tabella delle dimensioni dei tubi in PE e riferimento alla pressione nominale
La dimensione del tubo in PE è descritta dal diametro nominale, mentre la capacità di pressione è descritta utilizzando il rapporto dimensionale standard, comunemente scritto come SDR. L'SDR confronta il diametro del tubo con lo spessore della parete, quindi un numero SDR inferiore indica una parete più spessa rispetto al diametro e una pressione nominale più elevata, mentre un numero SDR più alto indica una parete più sottile e una pressione nominale inferiore.
| Classe DSP | Pressione operativa massima approssimativa |
|---|---|
| DSP 11 | Intorno alle 16 bar |
| DSP 13.6 | Circa 12,5 bar |
| DSP 17 | Circa 10 bar |
| DSP 21 | Circa 8 bar |
| DSP 26 | Circa 6 bar |
Tubo in PE Pressure Rating Chart by SDR Class
Solo valori di riferimento approssimativi; la pressione nominale effettiva dipende dal tipo di resina, dalla temperatura e dal design specifico del tubo.
In che modo l'SDR influisce sulla valutazione della pressione
All'aumentare dell'SDR, lo spessore della parete diminuisce rispetto al diametro del tubo e la pressione nominale diminuisce di conseguenza. Questa tendenza generale al ribasso è un utile punto di riferimento quando si confrontano le opzioni di tubi in PE per un progetto, poiché mostra perché un tubo con pareti più spesse viene spesso richiesto per servizi a pressione più elevata.
Andamento generale tra classe SDR e rating di pressione
L'asse Y rappresenta la pressione operativa massima approssimativa in bar; i valori sono solo cifre di riferimento generali.
Dove viene utilizzato il tubo in PE
I tubi in PE vengono applicati in un'ampia gamma di progetti di acqua, fluidi e drenaggio, in gran parte perché il materiale combina flessibilità e resistenza alla corrosione in molte diverse condizioni del terreno e dei prodotti chimici.
| Applicazione | Uso tipico |
|---|---|
| Tubo in PE for irrigation system | Distribuzione dell'acqua nei campi agricoli con tubazioni flessibili e resistenti alla corrosione |
| Tubo in PE for agricultural water supply | Fornitura di acqua alle strutture agricole e alle attività di allevamento |
| Tubo in PE for underground water lines | Linee di distribuzione dell'acqua interrate che beneficiano di resistenza alla corrosione e flessibilità |
| Tubo in PE for mining applications | Trasporto di acqua di processo, liquame o sterili nelle operazioni minerarie |
| Tubo in PE for industrial water system | Movimentazione di acqua di processo e fluidi industriali all'interno dei sistemi di tubazioni degli impianti |
| Tubo in PE for geothermal system | Circolazione del fluido attraverso tubazioni del circuito di terra nei sistemi di riscaldamento e raffreddamento geotermici |
| Tubo in PE for drainage system | Convogliare l'acqua piovana o le acque reflue lontano da edifici e infrastrutture |
Come sono collegati i tubi in PE
Le sezioni dei tubi in PE vengono generalmente unite utilizzando uno dei tre metodi, scelti in base alle dimensioni del tubo, ai requisiti di pressione e alle condizioni del sito.
- Fusione di testa, in cui le estremità dei tubi vengono riscaldate e pressate insieme per formare un giunto continuo, comunemente utilizzata per tubi di diametro maggiore.
- Elettrofusione, dove un raccordo con un elemento riscaldante incorporato si fonde con la superficie del tubo, spesso utilizzato in spazi più ristretti o diametri più piccoli.
- Raccordi meccanici, che uniscono sezioni di tubi senza fusione termica e sono spesso utilizzati per riparazioni o collegamenti a valvole e altri componenti fissi.
Come selezionare la dimensione corretta del tubo in PE
- Confermare la portata e la velocità richieste per l'applicazione per aiutare a determinare il diametro interno necessario.
- Controllare la pressione operativa del sistema e confrontarla con la classe SDR e il riferimento della pressione nominale.
- Considerare l'ambiente di installazione, compreso se il tubo sarà interrato, esposto o utilizzato in un sistema di acqua calda.
- Verificare la compatibilità chimica tra il fluido trasportato e il materiale del tubo.
- Confermare il metodo di connessione preferito, poiché la fusione di testa, l'elettrofusione e i raccordi meccanici si adattano ciascuno alle diverse condizioni del sito.
A proposito di Jiangyin Huada
Jiangyin Huada produce una gamma di tubi in PE, tra cui tubi compositi in alluminio-plastica HDPE, SRTP, PERT e PERT, oltre a masterbatch colorati utilizzati nell'industria della plastica. I tubi HDPE e SRTP sono generalmente applicati a progetti ingegneristici impegnativi come sistemi di protezione antincendio edili e condotte sotterranee, mentre i tubi compositi in alluminio-plastica PERT e PERT sono progettati per l'approvvigionamento idrico domestico, sistemi di riscaldamento a pavimento e altre applicazioni di acqua calda.
In qualità di produttore di tubi in PE OEM e fabbrica di tubi in PE, l'azienda offre tubi di varie dimensioni e valori di pressione che possono essere adattati ai requisiti del progetto, supportando applicazioni nel settore del trasporto dell'acqua, dell'irrigazione e della distribuzione del gas.
Domande frequenti
Q1: A cosa serve il tubo in PE
Tubo in PE is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: Qual è la differenza tra il tubo in PE e quello in HDPE
Il tubo in HDPE è un tipo specifico ad alta densità all'interno della più ampia famiglia di tubi in PE, generalmente scelto per pressioni più elevate e applicazioni ingegneristiche più impegnative rispetto ad altre formulazioni in PE.
Q3: Quanto dura il tubo in PE?
La durata dipende dalla pressione operativa, dalla temperatura, dalla qualità dell'installazione e dall'esposizione ambientale; il tubo in PE installato correttamente offre generalmente una lunga durata operativa in condizioni normali.
Q4: Il tubo in PE è sicuro per l'acqua potabile
Tubo in PE manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: Di quali materiali sono realizzati i tubi in PE
Tubo in PE is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6: Come seleziono la dimensione corretta del tubo in PE
La dimensione del tubo viene generalmente selezionata in base alla portata richiesta, alla pressione operativa, all'ambiente di installazione e alla classe SDR che corrisponde alla pressione nominale necessaria per il progetto.
Q7: Quale pressione può sopportare il tubo in PE?
La capacità di pressione dipende dalla classe SDR e dal diametro del tubo, con valori nominali di pressione comuni dei tubi in PE che vanno da circa 6 bar a 16 bar a seconda dello spessore della parete.
Q8: Cos'è l'SDR nel tubo PE
L'SDR, o rapporto dimensionale standard, confronta il diametro del tubo con lo spessore della parete, con un numero SDR inferiore che indica una parete più spessa e una pressione nominale più elevata.
Q9: I tubi in PE possono essere utilizzati sottoterra
Tubo in PE is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: Come vengono collegati i tubi in PE
Tubo in PE sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
