Come azienda specializzata in Raccordi in PVC , riceviamo molte domande sui raccordi. Queste domande spesso hanno a che fare con le dimensioni e le dimensioni dei raccordi dei tubi, il che è logico perché questi argomenti possono creare confusione. Altre domande riguardano i raccordi stessi e il loro utilizzo. La compatibilità e la conoscenza generale dei raccordi per tubi possono sembrare molto da assimilare quando si è nuovi nel mondo del PVC. Se stai cercando di ampliare le tue conoscenze sul PVC, puoi utilizzare questo post del blog come guida allo studio dei raccordi per tubi. Questa guida descrive tutti i principali tipi di raccordi in PVC, nonché come e perché utilizzarli. È un post lungo, quindi utilizza l'elenco dei contenuti qui sotto per passare alla sezione che ti serve.
- Cosa sono i raccordi in PVC e dove vengono utilizzati
- Tipi di raccordi e tabella di identificazione
- Dimensioni del tubo in PVC e dei raccordi
- Connettori filettati e raccordi slip-on
- Raccordi a gomito e curve idrauliche comuni
- Giunti, riduttori e connettori per tubi
- Raccordi flangiati e resistenti alla pressione
- Tubo in PVC nero e materiali speciali
- Raccordi in PVC compared with HDPE fittings
- Installazione di un impianto idraulico in PVC
- Nomi e glossario dei raccordi di drenaggio
- Soluzioni di raccordi in PE e PVC
- Domande frequenti
Cosa sono i raccordi in PVC e dove vengono utilizzati
Un raccordo in PVC è un componente in plastica stampata che collega, reindirizza, dirama, riduce o sigilla sezioni di tubo in PVC all'interno di un sistema di tubazioni. Insieme, i tubi in PVC e i componenti dei raccordi in PVC costituiscono la maggior parte delle linee di approvvigionamento idrico residenziale, delle reti di irrigazione, dei sistemi di scarico degli scarichi e di molte linee di processo dell'industria leggera. Il motivo per cui le tubazioni in PVC sono così comuni si riduce a un breve elenco di qualità pratiche: resiste alla corrosione e all'accumulo di calcare, è leggero rispetto ai tubi in metallo, è dimensionalmente coerente da lotto a lotto ed è semplice da tagliare, unire e riparare senza attrezzature pesanti specializzate.
I tubi e i raccordi per l'acqua in PVC sono fabbricati secondo standard dimensionali riconosciuti in modo che un tubo di un ciclo di produzione si adatti a un raccordo di un altro, a condizione che entrambi condividano la stessa dimensione nominale e classe di pianificazione. Questa standardizzazione è ciò che rende a guida allo studio dei raccordi per tubi utile come questo, perché una volta comprese le convenzioni di denominazione e la logica di dimensionamento, la stessa logica si applica a gomiti, raccordi a T, giunti, riduttori, adattatori, cappucci e raccordi.
Questa guida illustra le principali categorie di raccordi in PVC, come vengono misurate le dimensioni dei tubi e dei raccordi in PVC, la differenza tra connessioni filettate e a scorrimento e il confronto tra il PVC e i tubi in HDPE e i sistemi di raccordi in HDPE per progetti in cui è possibile prendere in considerazione entrambi i materiali. Grafici e tabelle di riferimento sono inclusi ovunque per facilitare la scansione delle informazioni sul dimensionamento.
Comune Raccordo in PVC Tipi e una tabella di identificazione
Diversi raccordi per tubi in PVC sono modellati per diversi lavori all'interno di una tubazione. Alcuni cambiano la direzione del flusso, altri dividono una singola linea in due o più rami e altri semplicemente uniscono, riducono o chiudono l'estremità del tubo. L'elenco seguente copre i tipi di raccordi che vengono visualizzati più spesso quando le persone cercano tipi di raccordi in PVC o tentano di abbinare una forma che hanno in mano a un nome.
Gomiti
Un gomito cambia la direzione di un tubo, più comunemente di 90 gradi o 45 gradi. I gomiti sono uno dei gomiti idraulici più frequentemente ordinati che gli appaltatori di PVC tengono a portata di mano perché quasi ogni corsa richiede almeno un cambio di direzione.
Magliette
Una T divide una linea in un ramo, formando una forma a T. I raccordi a T vengono utilizzati ovunque una singola linea di alimentazione o di scarico debba alimentare due direzioni, ad esempio nel punto in cui un ramo di un impianto lascia una linea principale.
Accoppiamenti
Un giunto è un raccordo corto e diritto utilizzato per unire due tratti di tubo in un tratto rettilineo, estendere una linea o riparare una sezione danneggiata.
Riduttori e boccole di riduzione
Un riduttore, a volte installato come boccola di riduttore, fa scendere una linea da una dimensione nominale maggiore a una più piccola o la fa salire nella direzione opposta.
Adattatori
Adattatori transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Croci
Una croce ha quattro aperture disposte a forma di più e viene utilizzata meno frequentemente di un tee, generalmente dove due linee di diramazione devono lasciare un percorso principale nello stesso punto.
Cappucci e tappi
Un cappuccio si inserisce all'esterno dell'estremità di un tubo per sigillarlo, mentre un tappo si filetta o si inserisce all'interno di un'apertura del raccordo. Entrambi vengono utilizzati per chiudere le linee inutilizzate, sia temporaneamente durante la costruzione che permanentemente.
Sindacati
Un raccordo consente di scollegare e ricollegare una sezione del tubo senza tagliarlo, il che è utile ovunque sia previsto un accesso futuro per la manutenzione o la sostituzione.
| Tipo di raccordo | Funzione tipica | Comune Connection Style |
|---|---|---|
| Gomito a 90 e 45 gradi | Cambiare la direzione del flusso | Scivolare o filettati |
| T | Ramifica una linea in due direzioni | Scivolare o filettati |
| Accoppiamento | Unisci due tratti di tubo in un tratto rettilineo | Slip |
| Riduttore/Boccola | Aumenta o diminuisci le dimensioni di una riga | Scivolare o filettati |
| Adattatore | Transizione tra slip e filo | Misto |
| Cap | Sigillare l'esterno dell'estremità del tubo | Scivolare o filettati |
| Unione | Consenti la disconnessione e la riconnessione per il servizio | Filettato |

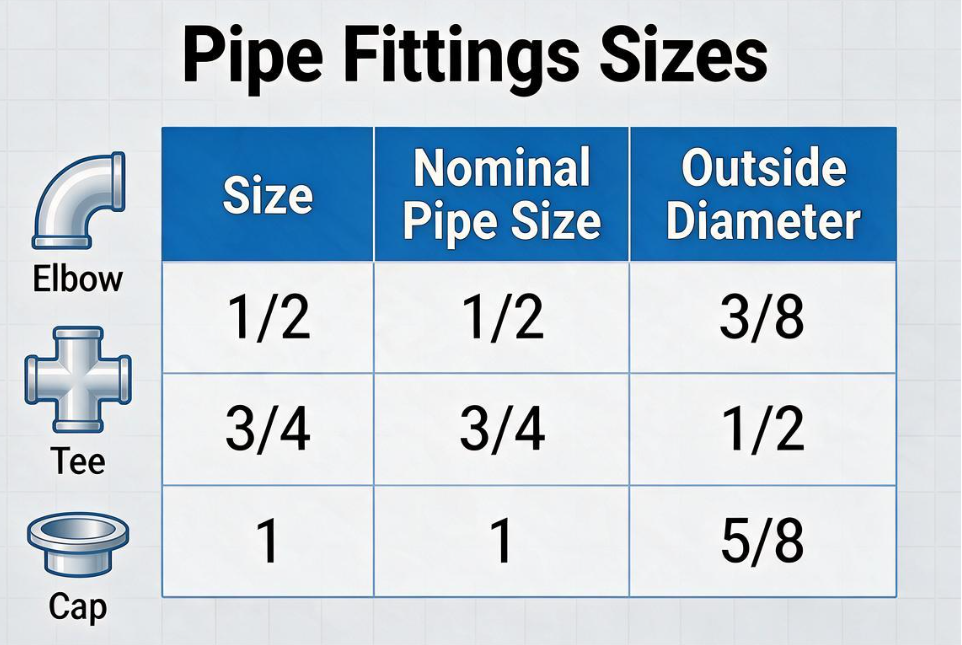

Dimensioni di tubi e raccordi in PVC: riferimento per il dimensionamento della pianificazione 40
Ottenere le dimensioni corrette dei raccordi per tubi in PVC Programma 40 è importante più di quasi qualsiasi altra parte di un progetto di tubazioni, perché un raccordo è dimensionato in base a un diametro esterno specifico, non al numero tondo stampato sulla scatola. La dimensione nominale è un'etichetta, mentre il diametro esterno è la misura che una presa di raccordo è effettivamente modellata per accettare. Confondere i due è il motivo più comune per cui un raccordo non scorre su un tubo.
Le dimensioni dei tubi telescopici in PVC, ovvero i tubi progettati per passare da una dimensione nominale a quella successiva tramite raccordi riduttori, seguono la stessa logica del diametro esterno, quindi una volta confermata una dimensione, è possibile pianificare il resto del percorso telescopico dalla tabella di riferimento seguente.
| Dimensione nominale | Diametro esterno (pollici) | Spessore medio della parete (pollici) |
|---|---|---|
| 1/2 pollice | 0.840 | 0.109 |
| 3/4 pollici | 1.050 | 0.113 |
| 1 pollice | 1.315 | 0.133 |
| 1-1/2 pollice | 1.900 | 0.145 |
| 2 pollici | 2.375 | 0.154 |
| 3 pollici | 3.500 | 0.216 |
| 4 pollici | 4.500 | 0.237 |
Diametro esterno in pollici per dimensione nominale del tubo, Schedule 40 PVC
Spessore medio della parete in pollici all'aumentare della dimensione nominale del tubo, Schedule 40 PVC
Connettori filettati in PVC rispetto ai raccordi slip-on
Tra i tipi comuni di collegamenti per tubi dell'acqua utilizzati negli impianti idraulici in PVC, due metodi coprono la maggior parte delle installazioni: raccordi antiscivolo con saldatura a solvente e raccordi filettati. La scelta tra loro dipende da se un giunto deve essere permanente o rimovibile.
Raccordi Slip On (saldatura a solvente).
I raccordi slip on in PVC vengono uniti utilizzando cemento solvente, che fonde chimicamente il tubo e le superfici del raccordo in un unico pezzo una volta indurito. Questo metodo produce un giunto permanente, generalmente resistente alle perdite e rappresenta l'approccio standard per la maggior parte delle tubazioni interrate, nascoste o fisse.
Raccordi filettati in PVC
Un collegamento filettato per tubi in PVC utilizza filettature stampate combinate con sigillante per filettature o nastro. I connettori filettati in PVC vengono generalmente utilizzati quando una linea deve essere collegata a una valvola, pompa, contatore o altro componente che deve essere rimovibile per la manutenzione. I giunti filettati dei tubi in PVC non devono essere serrati eccessivamente, poiché i fili in PVC sono più fragili di quelli in metallo e una coppia eccessiva può rompere il raccordo.
| Fattore | Slip On/saldatura a solvente | Filettato |
|---|---|---|
| Rimovibile | No, permanente una volta guarito | Sì, può essere smontato |
| Utilizzo tipico | Percorsi interrati o fissi | Valvole, pompe, attrezzature |
| Metodo di assemblaggio | Primer e cemento solvente | Nastro o pasta sigillante |
Raccordi a gomito in PVC e curve idrauliche comuni: una panoramica tecnica
Un raccordo a gomito in pvc è uno dei componenti utilizzati più frequentemente in qualsiasi percorso e comprendere i tipi comuni di curve e raccordi idraulici aiuta quando si pianifica un layout o si legge un elenco di parti. Le curve in PVC standard sono disponibili in una piccola serie di angoli comuni, ciascuno adatto a diverse esigenze di layout.
- Gomito a 90 gradi, utilizzato per un cambio di direzione completo, come trasformare una linea da un muro in una corsa sul pavimento
- Gomito a 45 gradi, utilizzato laddove un cambio di direzione più dolce riduce la turbolenza del flusso
- Gomito da 22,5 gradi, utilizzato per spazzate lunghe e graduali, spesso nei percorsi di drenaggio
- Gomito stradale, che ha un'estremità scorrevole e un'estremità con rubinetto, che consente il collegamento diretto a un altro raccordo senza un tronchetto corto
Vista strutturale semplificata di un tubo che entra in un raccordo in corrispondenza di un giunto a gomito
Accoppiamenti, Reducers and Pipe Connectors for Joining PVC Pipe
Un giunto in PVC è il raccordo per tubi più semplice disponibile, che unisce due estremità del tubo in linea retta senza modificare le dimensioni o la direzione. Per i progetti che necessitano solo di unire sezioni in PVC con PVC senza modificare il materiale del tubo, un accoppiamento diritto semplice è solitamente l'opzione più diretta. Un giunto di riparazione, privo di risalto di arresto interno, è progettato per scorrere completamente su un'estremità del tubo prima di centrarsi su una sezione tagliata o danneggiata, il che è utile quando non c'è spazio per posizionare il tubo in posizione.
Quando è necessario incontrare due dimensioni di tubi diverse, un riduttore o una boccola di riduzione abbassano o aumentano la linea. Un connettore per tubi in plastica utilizzato come adattatore può anche passare da slip a filettatura o da PVC a un altro stile di raccordo compatibile, in un unico punto di transizione. Poiché lo spessore della parete aumenta con la classe di pressione e con la dimensione nominale, vale la pena controllare entrambe le dimensioni prima di ordinare un raccordo per tubi in plastica per una tubazione sotto pressione.
Spessore approssimativo della parete in pollici, Schedula 40 rispetto a Schedula 80, solo come riferimento
Raccordi in PVC con pressione nominale e connessioni flangiate
I raccordi per tubi in PVC a pressione sono classificati in combinazione con il tubo su cui sono installati, poiché la pressione che un sistema può gestire dipende dallo spessore della parete, dalla temperatura e dal programma specifico o dalla classe di pressione utilizzata. Schedula 40 e Schedula 80 sono le due classi di pressione più comuni per i sistemi di saldatura filettati e con solvente, mentre la Schedula 80 offre pareti più spesse alla stessa dimensione nominale per applicazioni con pressione più elevata o stress meccanico più elevato.
I raccordi per tubi flangiati in PVC utilizzano una connessione imbullonata e con guarnizione anziché cemento solvente o filettature, il che li rende una scelta pratica ovunque una linea debba essere collegata a una pompa, una valvola, un serbatoio o un altro pezzo di attrezzatura che potrebbe dover essere rimosso per la manutenzione. I giunti flangiati hanno senso anche su grandi diametri dove la saldatura con solvente diventa poco pratica da eseguire in modo affidabile sul campo.
Tubi in PVC nero e altri materiali speciali in PVC
Il tubo in PVC nero è generalmente formulato con ulteriore nerofumo per una migliore resistenza all'esposizione ai raggi ultravioletti, il che lo rende una scelta comune per corse fuori terra, condutture elettriche e installazioni esterne che rimangono esposte alla luce solare diretta per periodi prolungati. Il tubo standard in PVC bianco o grigio può anche essere protetto con vernice o con un rivestimento esterno quando deve funzionare all'aperto, ma il PVC nero viene spesso selezionato appositamente per ridurre quel passaggio aggiuntivo.
Raccordi in PVC rispetto ai raccordi in HDPE
I tubi in PVC e i tubi in HDPE sono entrambi materiali comuni per tubazioni in plastica, ma sono uniti in modo diverso e si adattano a profili di progetto leggermente diversi. Le connessioni dei raccordi in PVC si basano sulla saldatura o sulla filettatura con solvente, entrambe possono essere completate con utensili manuali e una breve fase di polimerizzazione o sigillatura. Le connessioni dei raccordi in HDPE si basano generalmente sulla fusione a caldo, di testa o elettrofusione, che lega il materiale stesso anziché incollarlo o infilarlo insieme e in genere richiede apparecchiature di fusione dedicate.
Poiché il tubo in HDPE è più flessibile del tubo in PVC, tollera i movimenti del terreno e spesso può essere instradato attorno a ostacoli minori con meno raccordi. I sistemi di tubi e raccordi in PVC, al contrario, sono rigidi, il che mantiene i percorsi dritti e prevedibili e può semplificare il layout in installazioni strutturate, fuori terra o interne.
Confronto relativo generale a scopo di riferimento; le prestazioni effettive dipendono dalla formulazione, dalla temperatura e dalle condizioni di installazione
Nessuno dei due materiali è un sostituto universale dell'altro. I sistemi di raccordi in PVC tendono ad essere adatti a impianti idraulici interni, irrigazione e molte applicazioni di drenaggio, mentre i tubi in HDPE e i sistemi di raccordi in HDPE sono spesso selezionati per condutture idriche interrate, distribuzione del gas e progetti in cui la flessibilità e i percorsi liberi dei giunti fusi rappresentano un vantaggio.
Installazione di un sistema idraulico in PVC: considerazioni passo passo
Questo non è un tutorial completo sull'impianto idraulico in PVC, poiché le condizioni del sito e il codice idraulico locale hanno sempre la priorità, ma la sequenza generale di seguito illustra come viene generalmente assemblato un sistema idraulico in PVC una volta che tubi e raccordi sono a portata di mano.
- Misurare il percorso e contrassegnare il tubo, tenendo conto della profondità che il tubo verrà inserito in ciascuna presa del raccordo
- Tagliare il tubo a squadra utilizzando un tagliatubi o una sega a denti fini
- Sbavare l'estremità tagliata e smussare leggermente il bordo in modo che si inserisca uniformemente nella presa
- Montare a secco il layout prima di applicare qualsiasi cemento, controllando gli angoli e l'orientamento del raccordo
- Applicare il primer dove richiesto, seguito da cemento solvente sia sull'estremità del tubo che sulla presa del raccordo
- Inserire il tubo con una leggera torsione e tenerlo in posizione per il tempo di presa consigliato dal produttore
- Attendere l'intero tempo di polimerizzazione indicato dal produttore del cemento prima di pressurizzare o testare la linea
- Prova di pressione o prova di flusso sull'installazione idraulica in PVC completata prima che venga coperta o chiusa
Seguire questa sequenza nell'ordine è importante, poiché saltare la fase di adattamento a secco è uno dei motivi più comuni per cui un installatore si ritrova con un raccordo cementato con l'angolazione sbagliata.
Nomi dei raccordi per tubi di drenaggio e glossario generale dei raccordi per tubi
I nomi dei raccordi per tubi di drenaggio possono differire leggermente dai nomi dei raccordi a pressione, poiché i raccordi di sfiato degli scarichi di scarico sono modellati per mantenere il flusso dei rifiuti senza intoppi anziché per mantenere la pressione. L'elenco seguente copre i termini che emergono spesso quando si legge un elenco di parti di drenaggio o si confrontano diversi tipi di raccordi per tubi.
| Term | Descrizione |
|---|---|
| Maglietta sanitaria | Un raccordo a T con un ramo leggermente ricurvo, utilizzato nelle linee di scarico per ridurre la turbolenza e il rischio di blocco |
| Raccordo a stella | Un raccordo di derivazione a forma di Y che unisce una linea ad angolo anziché in linea retta |
| Raccordo di pulizia | Un raccordo con un tappo rimovibile che fornisce l'accesso per liberare una linea di scarico ostruita |
| Raccordo di sfiato | Collega una linea di scarico a un camino di sfiato per contribuire a equalizzare la pressione dell'aria nel sistema |
| Adattatore per trappola | Collega un sifone dell'apparecchio alla linea di scarico sottostante |
| Boccola | Un raccordo riduttore che riduce le dimensioni dell'apertura all'interno di un altro raccordo |
Soluzioni di raccordi in PE e PVC di Jiangyin Huada
Colora il tuo mondo con eccellenza e innovazione. Jiangyin Huada è una fonte affidabile di masterbatch di colori di alta qualità, tubi e raccordi in plastica di alta qualità. Il nostro impegno nel settore dei tubi e delle condutture, la nostra attenzione alla diversità dei prodotti, l'importanza che diamo alla qualità dei prodotti e la nostra dedizione alle pratiche ambientali e allo sviluppo sostenibile hanno aiutato il nostro marchio a ottenere riconoscimento nel tempo. I nostri prodotti hanno guadagnato la fiducia dei clienti in molti progetti e il nostro marchio è stato associato all'affidabilità.
In qualità di produttore professionale di tubi in PE OEM e di fabbrica di tubi in PE, la storia del nostro marchio è fatta di progresso e innovazione continui. Il nostro obiettivo è continuare a creare valore per i clienti e contribuire allo sviluppo del settore delle tubazioni, guidati da sforzi costanti e principi coerenti.
Raccordi a gomito in PE
Raccordi direzionali in PE per il passaggio di tubazioni interrate e fuori terra.
Raccordi a T in PE
Raccordi di derivazione per dividere un singolo tubo in HDPE in più linee.
Raccordi di riduzione in PE
Raccordi di transizione per il passaggio tra diversi diametri di tubi in HDPE.
Raccordi in PVC: domande frequenti
Q1. A cosa servono i raccordi in PVC
Raccordi in PVC are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Quali tipi di raccordi in PVC sono disponibili
Comune PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Quali dimensioni dei raccordi in PVC sono offerti
Raccordi in PVC are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Come si collegano i raccordi in PVC ai tubi in PVC
La maggior parte dei raccordi in PVC sono collegati utilizzando cemento solvente, che crea un giunto forte e resistente alle perdite. Alcuni raccordi sono disponibili anche con metodi di connessione filettati, a compressione o altri a seconda dell'applicazione.
Q5. Quali sono i vantaggi dei raccordi in PVC
Raccordi in PVC are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Come viene scelto il giusto raccordo in PVC?
Il raccordo in PVC corretto deve essere selezionato in base alle dimensioni del tubo, al tipo di connessione, alla pressione nominale, alla temperatura, al fluido o al mezzo e all'ambiente di applicazione. La condivisione delle specifiche dei tubi e dei requisiti applicativi semplifica l'identificazione del tipo di raccordo adatto.
